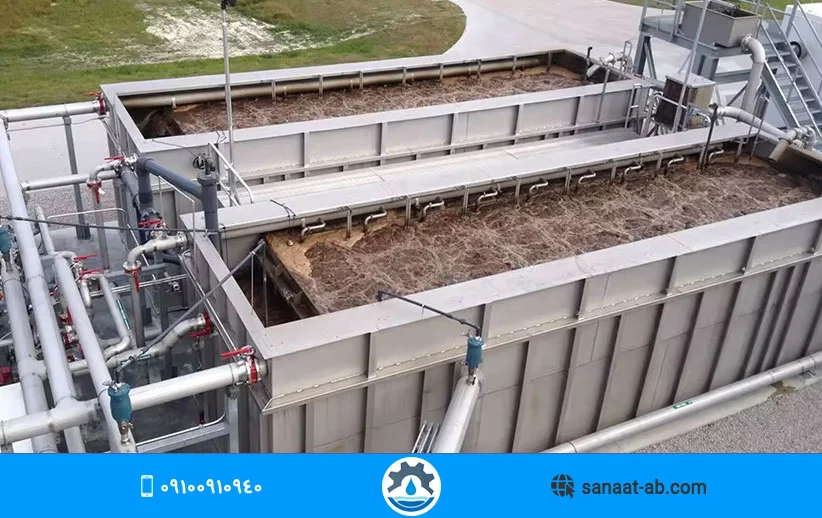

در این مقاله قصد داریم تا در مورد تصفیه فاضلاب به روش MBR صحبت کنیم. با افزایش مصرف آب در صنایع و محدود شدن منابع آب شیرین، تصفیه و بازچرخانی فاضلاب به یکی از مهم‌ترین راهکارهای مدیریت منابع آب تبدیل شده است. صنایع مختلف روزانه حجم قابل توجهی فاضلاب تولید می‌کنند که در صورت تصفیه نامناسب می‌تواند آثار مخربی بر محیط‌زیست داشته باشد. در این میان، فناوری‌های پیشرفته تصفیه فاضلاب نقش مهمی در دستیابی به پساب باکیفیت و قابل استفاده مجدد دارند. یکی از فناوری‌های مدرن و پرکاربرد در این حوزه، سیستم MBR یا Membrane Bioreactor می‌باشد. این فناوری با ترکیب فرایند تصفیه بیولوژیکی و جداسازی غشایی، امکان حذف مؤثر مواد آلی، مواد معلق و بسیاری از آلاینده‌ها را فراهم می‌کند. به همین دلیل، تصفیه فاضلاب به روش mbr به خصوص برای پروژه‌هایی که با محدودیت فضا یا نیاز به کیفیت بالای پساب خروجی مواجه هستند، گزینه‌ای مناسب تلقی می‌گردد. در این مقاله از صنعت آب زارعان در اصفهان با ساختار سیستم MBR، نحوه عملکرد، مراحل تصفیه، مزایا و محدودیت‌ها و همچنین مهم‌ترین کاربردهای این فناوری آشنا می‌شویم.
پیش از آغاز مطلب، لازم به یادآوری است که مجموعه صنعت آب، یکی از مجموعه‌های با سابقه و فعال در زمینه طراحی و ساحت و فروش انواع پکیج تصفیه فاضلاب برای مصارف مختلف از جمله تصفیه فاضلاب صنعتی، تصفیه فاضلاب بیمارستانی و انسانی است. برای کسب اطلاعات بیشتر و دریافت و مشاوره و راهنمایی از کارشناسان ما می‌توانید با شماره‌های مجموعه تماس بگیرید:
تماس با ما: 09100910940
MBR چیست و چگونه کار می‌کند؟
MBR مخفف عبارت Membrane Bioreactor به معنای «راکتور بیولوژیکی غشایی» است. در این سیستم، فرایند تصفیه بیولوژیکی فاضلاب با استفاده از میکروارگانیسم‌ها در یک راکتور انجام می‌شود. سپس غشاهای مخصوص، وظیفه جداسازی جامدات و میکروارگانیسم‌ها از آب تصفیه شده را بر عهده می‌گیرند.
در سیستم‌های متداول لجن فعال، پس از مرحله هوادهی معمولاً به یک واحد ته‌نشینی ثانویه نیاز می‌باشد تا لجن از آب جدا گردد. اما در MBR، غشا این وظیفه را با دقت بسیار بالاتری انجام می‌دهد. در نتیجه می‌توان سیستم را با حجم کمتر و غلظت بالاتری از زیست توده طراحی کرد. در واقع، تصفیه فاضلاب به روش mbr باعث می‌شود چند فرایند مهم در یک سیستم یکپارچه انجام گیرند.
اجزای اصلی سیستم MBR
یک پکیج یا تصفیه‌خانه MBR بسته به نوع فاضلاب، ظرفیت و کیفیت مورد انتظار می‌تواند اجزای متفاوتی داشته باشد. اما معمولاً از بخش‌های پایه و اصلی زیر تشکیل می‌گردد.
واحد پیش‌تصفیه
قبل از ورود فاضلاب به راکتور بیولوژیکی، باید مواد جامد درشت، پلاستیک، الیاف، شن و سایر ذراتی درشت فاضلاب حذف شوند. در این بخش معمولاً از آشغال‌گیر، سرند، چربی‌گیر و در صورت نیاز واحد دانه‌گیری استفاده می‌شود. توجه نمایید که کیفیت مناسب پیش‌تصفیه تأثیر مستقیمی بر عملکرد و طول عمر غشاهای MBR دارد.
مخزن متعادل‌سازی
به دلیل نوسان دبی و کیفیت فاضلاب، استفاده از مخزن متعادل‌سازی در بسیاری از پروژه‌ها ضروری می‌باشد. این مخزن موجب می‌گردد فاضلاب با دبی و غلظت نسبتاً یکنواخت وارد مراحل بعدی شود. متعادل‌سازی همچنین می‌تواند از وارد شدن شوک‌های ناگهانی بار آلی یا مواد شیمیایی به واحد بیولوژیکی جلوگیری نماید. بنابراین به عنوان بخش مهمی از تصفیه فاضلاب به روش mbr شناخته می‌شود.
راکتور بیولوژیکی
راکتور بیولوژیکی قلب سیستم MBR به شمار می‌رود. در این بخش، میکروارگانیسم‌ها مواد آلی موجود در فاضلاب را مصرف و تجزیه می‌کنند. تأمین اکسیژن مورد نیاز از طریق سیستم هوادهی انجام می‌شود. کنترل پارامترهایی مانند:
- اکسیژن محلو
- pH
- دما
- غلظت MLSS
- و زمان ماند لجن
برای عملکرد صحیح این بخش اهمیت زیادی دارد.
ماژول‌های غشایی
پس از انجام فرایند بیولوژیکی، مخلوط آب و لجن به واحد غشایی می‌رسد. غشاهای MBR معمولاً از نوع میکروفیلتراسیون یا اولترافیلتراسیون هستند و با ایجاد یک سد فیزیکی، ذرات معلق و زیست‌توده را از آب جدا می‌کنند. نوع غشا، جنس آن، اندازه منافذ و نحوه قرارگیری آن می‌تواند بر ظرفیت، مصرف انرژی و کیفیت آب خروجی تأثیرگذار باشد.
سیستم هوادهی غشا
برای جلوگیری از تجمع لجن و مواد جامد روی سطح غشا، معمولاً از هوادهی با شدت مناسب استفاده می‌گردد. حباب‌های هوا علاوه بر تأمین بخشی از اکسیژن مورد نیاز فرایند بیولوژیکی، به کاهش گرفتگی سطح غشا نیز کمک می‌کنند. به همین دلیل طراحی صحیح سیستم هوادهی یکی از عوامل مهم در بهره‌برداری اقتصادی از MBR است.

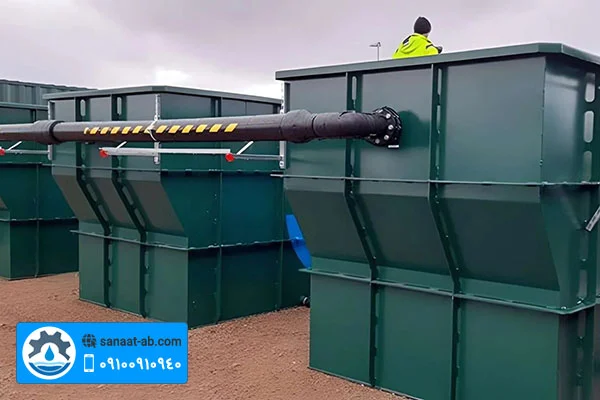

مراحل تصفیه فاضلاب به روش MBR
فرایند MBR را می‌توان به صورت یک زنجیره چند مرحله‌ای در نظر گرفت که از ورود فاضلاب خام آغاز شده و با تولید پساب باکیفیت به پایان می‌رسد. در ادامه این بخش به تصفیه پساب به روش mbr می‌پردازیم.
مرحله اول: ورود و پیش‌تصفیه فاضلاب
در نخستین مرحله، فاضلاب وارد واحد پیش تصفیه می‌شود. مواد جامد بزرگ، ذرات شناور، چربی‌ها و سایر آلاینده‌هایی که می‌توانند موجب اختلال در فرایند گردند، تا حد امکان حذف خواهند شد. این مرحله بیشتر با هدف حفاظت از تجهیزات مکانیکی و به ویژه غشاها کاربرد دارد.
مرحله دوم: متعادل‌سازی جریان
فاضلاب پیش‌تصفیه شده در مخزن متعادل‌سازی جمع‌آوری می‌شود. هدف اصلی، کاهش نوسانات دبی و بار آلودگی است. در پروژه‌های صنعتی، این مرحله اهمیت بیشتری دارد. زیرا میزان و ترکیب فاضلاب در ساعات مختلف شبانه روز تغییر می‌یابد.
مرحله سوم: تصفیه بیولوژیکی
فاضلاب وارد راکتور بیولوژیکی شده و در حضور اکسیژن، میکروارگانیسم‌ها مواد آلی قابل تجزیه را مصرف می‌کنند. اگر طراحی و کنترل فرایند به درستی انجام گردد، بخش قابل توجهی از COD و BOD فاضلاب در این مرحله حذف خواهد شد. در صورت نیاز می‌توان شرایط را برای حذف نیتروژن و سایر ترکیبات نیز بهینه کرد.
مرحله چهارم: جداسازی غشایی
در این مرحله، آب از غشا عبور کرده، اما لجن، مواد معلق و بسیاری از میکروارگانیسم‌ها پشت غشا باقی می‌مانند. همین جداسازی دقیق یکی از مهم‌ترین تفاوت‌های MBR با تصفیه‌خانه‌های متعارف است. به دلیل عدم نیاز به ته‌نشینی ثانویه با ابعاد بزرگ، امکان کاهش فضای مورد نیاز تصفیه‌خانه وجود دارد. در فرایند تصفیه فاضلاب به روش mbr کیفیت پساب خروجی به عملکرد مناسب راکتور، شرایط غشا و کنترل گرفتگی غشایی وابسته است.
مرحله پنجم: ضدعفونی و تصفیه تکمیلی
پساب خروجی MBR معمولاً کیفیت بالایی دارد، اما بسته به نوع مصرف نهایی احتمال دارد به تصفیه تکمیلی نیاز داشته باشد. برای مثال، در صورت استفاده مجدد از آب برای آبیاری یا مصارف صنعتی خاص، می‌توان از روش‌هایی مانند: UV، کلرزنی، ازن یا فرایندهای غشایی تکمیلی استفاده کرد. انتخاب روش نهایی باید بر اساس استاندارد مورد نظر و نوع مصرف پساب انجام گیرد.
چرا از فناوری MBR در تصفیه فاضلاب استفاده می‌شود؟
یکی از مهم‌ترین دلایل استفاده از این فناوری، دستیابی به پساب با کیفیت بالا در فضایی نسبتاً محدود است. در بسیاری از پروژه‌ها، امکان احداث تصفیه‌خانه با مساحت زیاد وجود ندارد. MBR به دلیل حذف نیاز به زلال‌ساز ثانویه بزرگ، می‌تواند راهکار مناسبی برای چنین شرایطی باشد. از طرف دیگر، پساب خروجی MBR معمولاً دارای مقدار بسیار کمی مواد معلق است. این ویژگی موجب می‌گردد بتوان از آب تصفیه شده در برخی کاربردهای بازچرخانی استفاده نمود.
مزایای تصفیه فاضلاب به روش MBR
فناوری MBR در مقایسه با برخی روش‌های متداول تصفیه فاضلاب مزایای قابل‌توجهی دارد. در این بخش به اصلی‌ترین مزیت های تصفیه پساب به این روش می‌پردازیم.
- کیفیت بالای پساب خروجی: غشا می‌تواند مواد جامد معلق و زیست توده را با راندمان بالایی از جریان آب جدا کند. در نتیجه پساب خروجی شفاف‌تر بوده و برای بسیاری از کاربردهای بازچرخانی گزینه مناسبی محسوب می‌شود.
- اشغال فضای کمتر: یکی از مزایای مهم MBR، امکان دستیابی به ظرفیت بالا در فضای نسبتاً محدود می‌باشد. این ویژگی برای کارخانه‌هایی که زمین کافی برای توسعه تصفیه‌خانه ندارند، اهمیت زیادی دارد.
- کاهش وابستگی به ته‌نشینی: در سیستم‌های متعارف، عملکرد زلال‌ساز ثانویه تأثیر زیادی بر کیفیت پساب دارد. در MBR جداسازی عمدتاً توسط غشا انجام شده و بنابراین محدودیت‌های مربوط به ته‌نشینی لجن تا حد زیادی کاهش می‌یابد.
- قابلیت بازچرخانی آب: کیفیت مناسب آب خروجی می‌تواند زمینه را برای استفاده مجدد از پساب در برخی مصارف فراهم کند. این موضوع به خصوص در مناطقی که با کمبود منابع آبی مواجه هستند اهمیت زیادی دارد.
- کنترل بهتر زیست‌توده: در MBR می‌توان غلظت بالاتری از زیست توده را در راکتور نگه داشت. این موضوع امکان کاهش حجم راکتور و افزایش ظرفیت تصفیه در فضای مشخص را فراهم می‌کند.
معایب و محدودیت‌های سیستم MBR
با وجود مزایای متعدد، MBR یک فناوری بدون محدودیت نیست و انتخاب آن باید بر اساس مطالعه دقیق فاضلاب انجام شود. بنابراین لازم است با محدودیت های تصفیه فاضلاب به روش mbr نیز آشنا باشید.
هزینه سرمایه‌گذاری
غشاها، تجهیزات هوادهی، پمپ‌ها، سیستم‌های کنترلی و تجهیزات شستشوی غشا می‌توانند هزینه اولیه سیستم را افزایش دهند.
مصرف انرژی
هوادهی بیولوژیکی و به ویژه هوادهی مورد نیاز برای کنترل گرفتگی غشا، می‌تواند بخش قابل توجهی از مصرف انرژی سیستم را به خود اختصاص دهد.
گرفتگی غشا
یکی از مهم‌ترین چالش‌های بهره‌برداری MBR، Fouling یا گرفتگی غشا است. تجمع مواد آلی، ذرات ریز و زیست‌توده روی سطح یا داخل منافذ غشا می‌تواند شار عبوری را کاهش دهد. به همین دلیل، در طراحی تصفیه فاضلاب به روش mbr باید سیستم پیش‌تصفیه، هوادهی، شستشوی غشا و برنامه نگهداری یکپارچه در نظر گرفته شود.
نیاز به بهره‌برداری تخصصی
کنترل فشار، شار، کیفیت لجن، اکسیژن محلول، زمان ماند و برنامه شستشوی غشا نیازمند دانش فنی و پایش مستمر می‌باشد. بهره‌برداری نادرست می‌تواند عمر مفید غشاها را کاهش دهد.

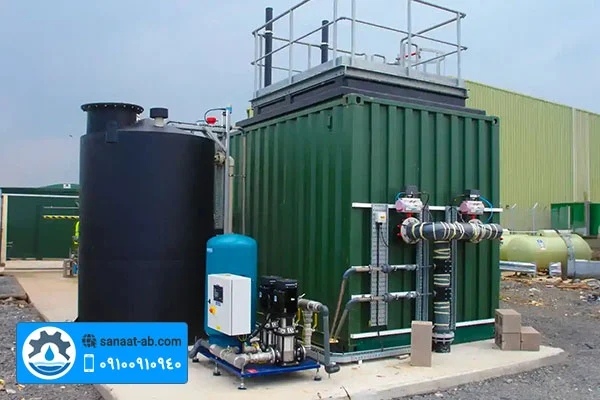

کاربردهای تصفیه فاضلاب به روش MBR
فناوری MBR در طیف گسترده‌ای از پروژه‌های شهری و صنعتی قابل استفاده است. انتخاب این فناوری باید بر اساس مشخصات فاضلاب، دبی، استاندارد خروجی و هدف استفاده از پساب انجام شود.
- صنایع غذایی و نوشیدنی: فاضلاب صنایع غذایی معمولاً حاوی مقادیر قابل توجهی مواد آلی است. MBR می‌تواند برای تصفیه این نوع فاضلاب و دستیابی به پساب با کیفیت مناسب برای تخلیه یا استفاده مجدد به کار رود.
- صنایع دارویی: فاضلاب صنایع دارویی ترکیبات پیچیده‌ای داشته و نیازمند فرایندهای دقیق تصفیه می‌باشد. MBR در برخی پروژه‌ها به عنوان بخش بیولوژیکی پیشرفته مورد استفاده قرار می‌گیرد.
- صنایع نساجی: فاضلاب نساجی اغلب حاوی مواد آلی، رنگ‌ها و ترکیبات شیمیایی مختلف است. برای تصفیه فاضلاب صنایع نساجی، MBR می‌تواند در کنار روش‌های پیش‌تصفیه و تصفیه تکمیلی مورد استفاده قرار گیرد.
- مجتمع‌های مسکونی و تجاری: در ساختمان‌ها و مجتمع‌هایی که فضای محدودی برای تصفیه فاضلاب دارند، سیستم‌های MBR می‌توانند گزینه مناسبی باشند. پساب تصفیه شده نیز در صورت برخورداری از کیفیت مورد نیاز می‌تواند برای مصارف غیرشرب مانند آبیاری یا شستشو مورد استفاده قرار گیرد.
- هتل‌ها و مراکز گردشگری: هتل‌ها معمولاً با نوسان جمعیت و تغییرات روزانه در حجم فاضلاب مواجه هستند. طراحی مناسب تصفیه فاضلاب به روش MBR می‌تواند به مدیریت این تغییرات و تولید پساب با کیفیت مناسب کمک کند.
- بیمارستان‌ها و مراکز درمانی: فاضلاب مراکز درمانی از نظر ترکیب آلاینده‌ها حساس بوده و معمولاً نیازمند تصفیه دقیق و ضدعفونی مناسب است. MBR می‌تواند یکی از اجزای فرایند تصفیه در چنین مجموعه‌هایی باشد.
مطلب پیشنهادی: برکه تثبیت فاضلاب و کاربردهای آن
تفاوت MBR با تصفیه‌خانه فاضلاب متعارف
تفاوت اصلی MBR و سیستم‌های متعارف لجن فعال در روش جداسازی جامدات از آب است. در سیستم متعارف معمولاً از حوض ته‌نشینی ثانویه استفاده می‌شود، در حالیکه در MBR این جداسازی توسط غشا انجام می‌گیرد. این تفاوت موجب گردیده MBR بتواند غلظت بالاتری از زیست‌توده را در راکتور حفظ کرده و در بسیاری از پروژه‌ها به فضای کمتری نیاز داشته باشد.
از طرف دیگر، سیستم‌های متعارف معمولاً ساختار ساده‌تر و هزینه سرمایه‌گذاری پایین‌تری دارند. بنابراین نمی‌توان گفت MBR در همه پروژه‌ها بهترین گزینه به شمار می‌رود. انتخاب فناوری باید بر اساس تحلیل اقتصادی و فنی صورت گیرد. برای دریافت راهنمایی و مشاوره تخصصی در این حوزه با مهندسین ما در صنعت آب زارعان تماس بگیرید.
چه عواملی در طراحی سیستم MBR اهمیت دارند؟
برای طراحی یک سیستم مناسب، صرفاً دانستن حجم فاضلاب کافی نیست. عوامل متعددی مانند:
- دبی متوسط و پیک
- BOD
- COD
- TSS
- نیتروژن
- فسفر
- pH
- دما
- چربی
- روغن
و وجود مواد سمی باید بررسی شوند. همچنین کیفیت مورد انتظار پساب خروجی اهمیت زیادی دارد. اگر هدف، استفاده مجدد از آب باشد، احتمالا نیاز به مراحل تکمیلی پس از MBR وجود خواهد داشت. نوع غشا، شار طراحی، زمان ماند لجن، غلظت MLSS، ظرفیت هوادهی و برنامه شست‌وشوی غشا نیز از پارامترهای مهم طراحی هستند.
در پروژه‌های صنعتی، انجام آزمایش‌های فاضلاب و در صورت نیاز پایلوت تست می‌تواند به انتخاب صحیح فرایند کمک کند. در نهایت، عملکرد واقعی تصفیه فاضلاب به روش mbr به هماهنگی میان طراحی، تجهیزات و نحوه بهره‌برداری وابسته است.
نگهداری و شست‌وشوی غشا در MBR
غشا مهم‌ترین و در عین حال حساس‌ترین بخش سیستم MBR به شمار می‌رود. با گذشت زمان، مواد مختلف روی سطح غشا تجمع یافته و باعث کاهش شار عبوری می‌شوند. این پدیده به‌عنوان گرفتگی غشا شناخته می‌گردد. برای کنترل آن، معمولاً از هوادهی مناسب، شستشوی فیزیکی و در فواصل مشخص شستشوی شیمیایی استفاده می‌کنند. نوع ماده شیمیایی، غلظت و زمان تماس باید مطابق مشخصات غشا و دستورالعمل سازنده تعیین گردد. پایش مداوم فشار و شار نیز می‌تواند به تشخیص زود هنگام گرفتگی کمک کرده و از آسیب جدی به ماژول‌های غشایی جلوگیری نماید.
کلام پایانی
فناوری MBR یکی از روش‌های پیشرفته تصفیه فاضلاب می‌باشد که با ترکیب تصفیه بیولوژیکی و جداسازی غشایی، امکان تولید پساب با کیفیت بالا را فراهم می‌کند. اشغال فضای کم، کیفیت مناسب پساب، کنترل بهتر زیست‌توده و امکان استفاده مجدد از آب از مهم‌ترین مزایای این فناوری هستند. برای انتخاب و طراحی صحیح یک سیستم MBR باید پارامترهای فاضلاب، ظرفیت تصفیه، کیفیت مورد نیاز پساب و شرایط محل نصب به صورت دقیق بررسی شوند. در صورتی که این عوامل به‌درستی ارزیابی شوند، تصفیه فاضلاب به روش mbr می‌تواند راهکاری مؤثر برای کاهش مصرف آب، بازچرخانی پساب و مدیریت فاضلاب‌های صنعتی و بهداشتی باشد. در صورت نیاز به طراحی و تجهیز سیستم تصفیه فاضلاب با مهندسین صنعت آب زارعان در اصفهان تماس بگیرید.
